HQ型气动葫芦说明书

2020
9/23
被阅读:262次

HQ型气动葫芦执行标准:JB/T11963-2014《气动葫芦》使用维护说明书前   言      为使用户对气动葫芦的使用、维护和管理等方

HQ型气动葫芦

执行标准:JB/T11963-2014《气动葫芦》

使用维护说明书

前   言

      为使用户对气动葫芦的使用、维护和管理等方面知识有较清晰、全面的了解,特编辑《HQ型气动葫芦使用说明书》。本《使用说明书》从气动葫芦的用途、工作原理、种类与主要技术性能参数,到结构特征、安装调试,以及使用、保养和维修等方面,给予了全面的介绍,供有关技术管理、安装使用、设备维修等相关人员使用,以期达到相关人员掌握气动葫芦的基本知识,确保设备能够顺利安装和安全运行,从而提高机器的运行工效和使用寿命,同时能够给用户创造更大的价值,并带来较好的效益。

      在设备使用前请详细阅读本《使用说明书》,如有疑问请立即向我公司咨询。使用过程中,请严格按照本说明书注意事项及操作要求使用。我们殷切希望用户将使用中发现的问题,以及有关改进的意见和建议能够及时地反馈给我们,以便进一步提高产品性能,更好地为用户服务。



HQ型气动葫芦

    一.概述

     1  气动葫芦是目前世界上最为理想的起重设备。在工业发达国家早已被广泛采用。它具有电动葫芦不可比拟的优点:

a  耐酸碱、蒸汽、抗高粉尘。

b  体积小、轻便,重量为电动葫芦的1/3~1/8。

    2  正是基于上述优点,气动葫芦可广泛应用于石油、化工、煤矿、纺织、机械生产、船舶、     等领域。

    3   型号说明:

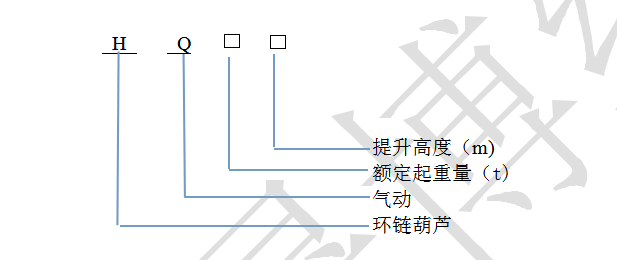

    产品的型号命名方式如下:



微信图片_20200923153028

                                        示例:提升高度为3m、额定起重量为10t的气动葫芦表示为:HQ10-3。

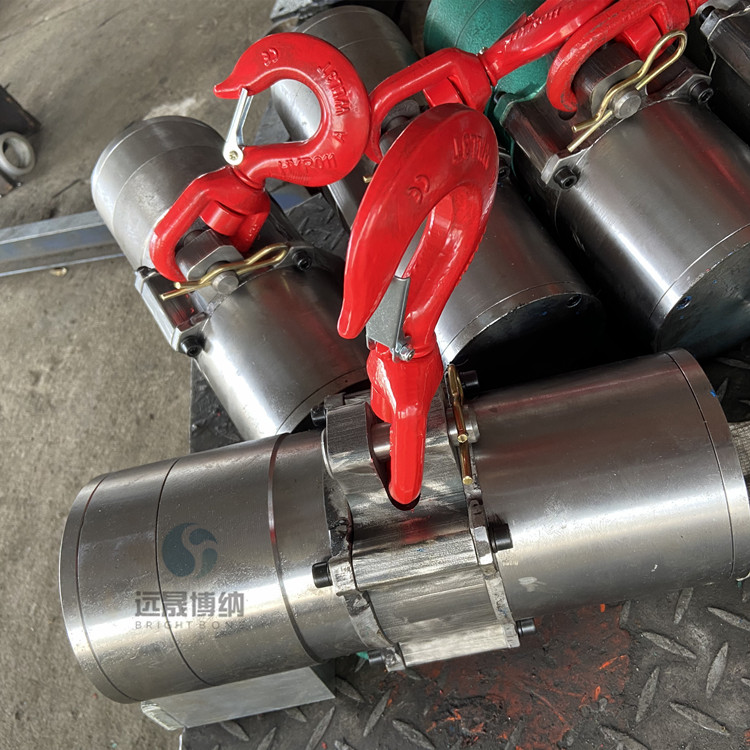

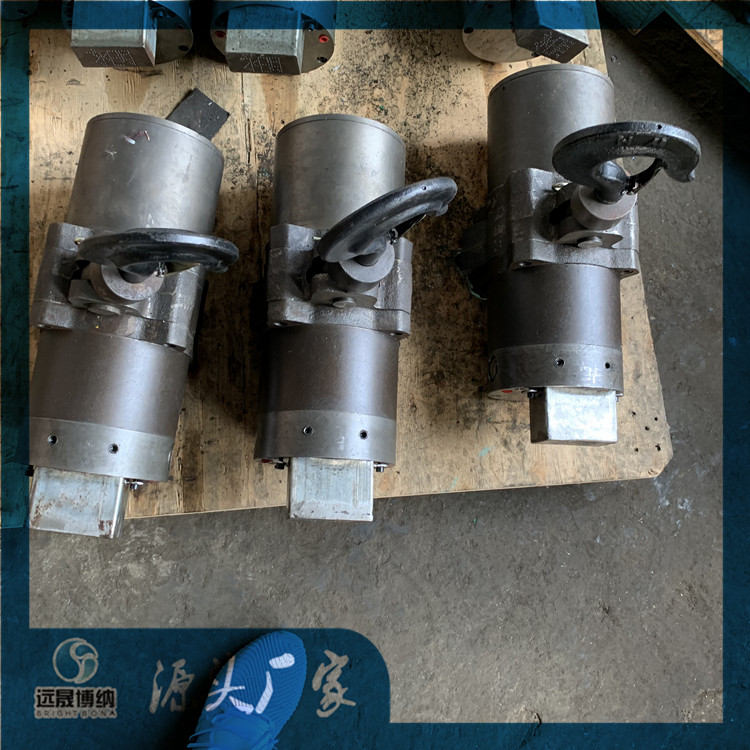

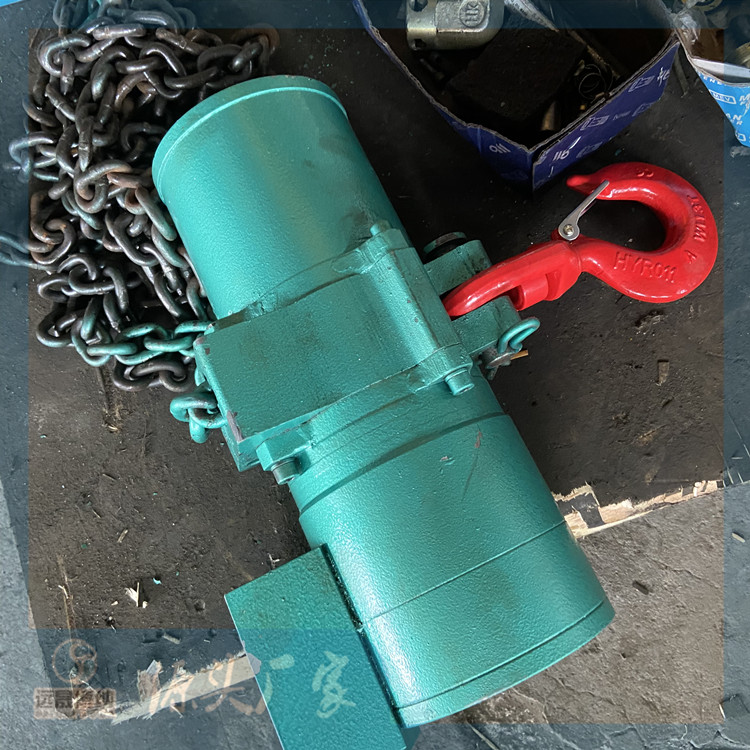

二.HQ气动葫芦的构成与功用

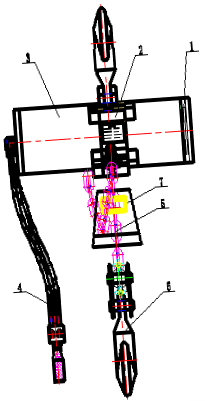

(一)其构成

1、带有链轮和过载保护的减速箱;

2、中央部分;上钩、吊挂体、链轮、链条、下钩等部分组成;

3、带有制动功能的马达;

4、连接风源的控制部分以及操作阀;

5、链条;

6、吊钩组。


(二)功用(主要介绍减速箱、马达、连接风源的控制部分)

1、带有链轮和过载保护的减速箱;包括三级行星减速齿轮组及过截调节两部分。

(1)三级行星减速齿轮组:高速马达输入轴通过三级行星减速齿轮减速后输出到链轮,带动链条工作。

(2)过截调节:由调整螺丝、压盖、蝶行弹簧和压在初级行星减速齿轮组周内齿轮两侧的铜摩擦片组成。当负载产生的旋转力小于过载摩擦力时,周内齿轮不动从而使气动葫芦工作。当负载产生的旋转力大于过载摩擦力时周内齿轮打滑,气动葫芦不工作。过载摩擦力的调节是通过松(或紧)调整螺丝来调节蝶行弹簧的弹力来实现的,从而起到过截保护作用。

 2、带有制动功能的马达:主要包括缸筒、转子、叶片和两端缸盖部分。

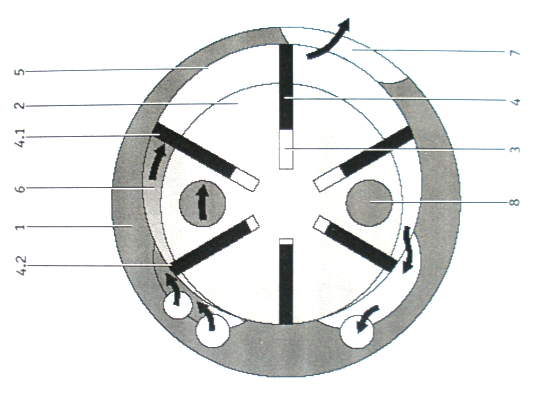

 (1)、叶轮发动机工作原理。(见附图2)叶片马达由气缸套1、转子2和两端 缸盖三部分组成。转子装在气缸套内, 叶片装在转子的槽3内。叶片与缸套 内壁及两端缸盖接触,每两个相邻的 叶片形成一个腔室6,由于4.1叶片 的面积比4.2叶片的面积大,当输入 压缩空气时,作用在4.1叶片上的力 大于作用在4.2叶片上的力,产生转 子扭矩,转子转动。当腔室转到排气 口7时,压缩空气被排出。润滑腔8 在马达叶片槽之间,它确保在250- 500小时的使用中,不断润滑马达。 图中箭头标明了转子的运动方向和空 气的相应流动方向。

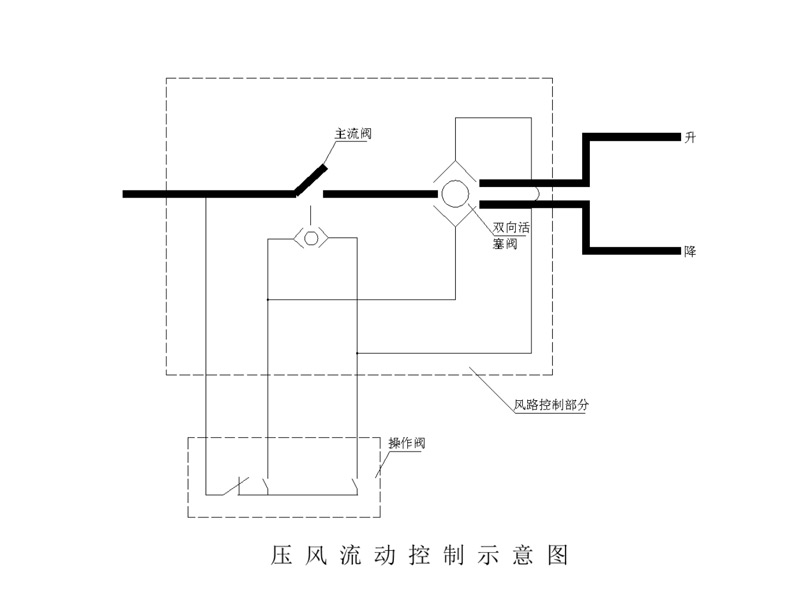

 2、连接风源的控制部分以及操作阀;通过按动操作阀使主流阀打开,向双向旋转阀腔内进气,在按动操作阀的同时双向旋转阀转动打开阀门向马达气缸进气。风源控制部分的原理。(见下图)。

1111

三、HQ型气动葫芦技术参数表


序号项目

     单位
HQ3-(3~16)HQ5-(3~16)HQ6-(3~16)HQ10-(3~16)HQ16-(3~16)HQ20-(3~16)
0.4

     MPa
0.5MPa(额定气压)0.6MPa0.4

     MPa
0.5MPa(额定气压)0.6MPa0.4

     MPa
0.5MPa(额定气压)0.6MPa0.4

     MPa
   0.5MPa

     (额定气压)
0.6

     MPa
0.4

     MPa
   0.5MPa

     (额定气压)
0.6 MPa0.4

     MPa
0.5MPa(额定气压)0.6 MPa
1额定起重量t2.333.94565668101014.51616162020
2提升速度m/min1.922.20.30.40.530.40.50.630.30.40.50.30.50.70.30.50.7
3下降速度m/min2.833.21.01.11.21.01.11.21.01.21.51.01.51.61.21.71.8
4耗气量m3/min1.41.61.933.33.833.33.83.54.35.33.84.35.544.55.2


四、气动葫芦的动力源

气动葫芦的动力源是压缩空气,为了使气动葫芦正常工作,对压缩空气需满足:

1、压缩空气清洁、干燥,即空气中夹杂的微粒尺寸小于40um,夹杂的微粒数量低于每立方米5克。

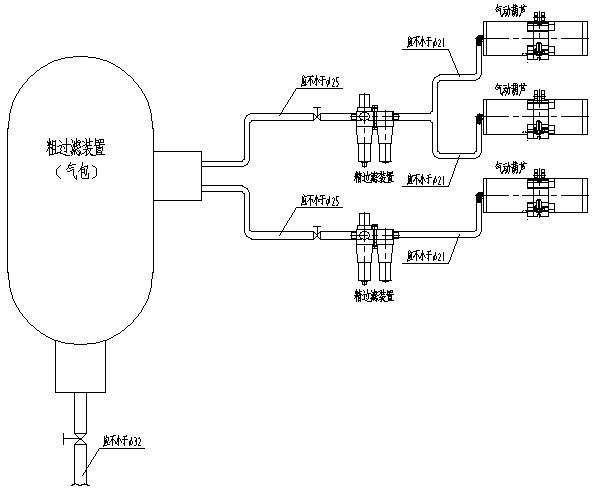

2、为保证气动葫芦压缩空气的质量,保证压缩空气过滤良好,并使气动葫芦供风量满足要求,必需正确连接粗过滤装置和精过滤装置如下图所示:


一般要求气动葫芦进气管不小于DN20,且要求接有过滤装置,一般要求进气管直径比出气管直径大一个以上的规格型号。

3、为了保证供风质量,还需保证粗过滤装置、精过滤装置及连接用的风管本身内部的清洁,为此必须在入井前对粗过滤装置、精过滤装置及连接用的风管进行封口,以免脏物进入其内,下井后还需用风压吹扫干净后方可连接投入使用。还要求定期清扫保证其清洁(要求一月一次)。

五、气动葫芦使用安全注意事项

1、气动葫芦的使用地点应有足够的空间尺寸,环境整洁,没有对操作者造成危险的危险源。

2、气动葫芦吊挂点应牢固可靠,6t气动葫芦吊挂点须不小于2根锚索并用,10t气动葫芦吊挂点须不小于4根锚索并用,20t气动葫芦吊挂点须不小于6根锚索并用。吊挂点需加强顶板支护满起吊安全需要。

3、气动葫芦操作人员需经过培训。熟悉气动葫芦的工作原理、内部结构及有关操作的安全注意事项等。

4、严禁超负荷能力提升、提升卡住的重物、起吊不能控制的外部能量设备(如液压缸、降落的物体)。

5、不容许任何人及其任何部位在吊挂重物下面。

6、在开始提升和拖拽物体时要小心谨慎操作。

7、在起吊工作的情况下,千万不要试图处理起吊过程中出现的问题。

8、在提升、拖拉和降低物体是,确保物体处于稳定状态,避免物体倾倒或落下引起事故。

9、用几个气动葫芦提升一个物体要避免负载不平衡而导致过载。

10、每次决不要提升或拖拉一件以上的物体。

11、风压不要超过工作压力。发生断气,要对重物实施保护。在取下空气管前,要关掉气源。

12、要拧紧松弛的螺栓。

13、及时检查吊钩,不要使用不能活动的、弯曲的、打开的或扭曲变形的吊钩,要及时更换。及时修理损坏的吊钩安全锁。

14、不要用吊钩钩尖部吊重物,只能在吊钩里面最深的地方。

15、不要在连接点处锁住吊钩、不要对吊钩作退火处理。

16、不要阻塞操作按键,不要使用不活动、不灵活的操作按键,应立即修理。

17、只用原始的JDN控制器操作JDN风动葫芦。

18、不要弯曲或挤压控制管。

19、在提升前将重物垂直放在风吊下方,链条应向下垂落。要避免松驰链条的打结,绞结的链条要整理好,检查打结链条是否受损。不要触摸运行的链条。

20、在通常工作情况下,决不要将链条运行到最终位置。

21、气动葫芦被启动而无法运行,检查是否链条受损。

22、不容许修理链条和连接链条(如用螺栓、连接环等)。

23、不要使用损坏的、损伤的、磨损的、生锈的、弯曲的、延伸的链条。

24、不要把负载链条作为提升链条使用。不使用吊链去捆绑提升物体。



                                  故障与排除


问题 可能原因 处理办法
不能提升压力过低将风压调到规定值
紧急制动被启动排除危险,解除紧急制动
开关出现问题修理开关
    提

     升

     速

     度

     太

     慢
制动闸没有完全释放调风压到规定值,必要时更换制动活塞的密封,调整间隙
制动片磨损,或者磨损不对称更换制动片
风管泄漏或接头松动检查风管接头,并将其拧紧
风管截面过小更换大尺寸风管(检测风压)
服务单元被赃物堵住清洗,并想办法改善空气质量
消音器堵塞清洗或更换消音器部分
马达叶片磨损严重更换马达叶片
马达干涩加润滑油、检查油壶
马达控制阀失效维修马达控制阀
安全离合器打滑调整安全离合器
链条磨损造成安全离合打滑更换链条
制动时的过度运转制动闸磨损更换闸片
链轮噪音太大链条缺油、链条磨损润滑/更换新的链条
链轮磨损严重更换链轮,检查链条导块,必要时更换
链条没有安装正确检查链条,必要时更换
提升或下降速度逐渐变慢或趋于停止制动活塞安装过紧在较高温度时调整制动活塞的间隙,同时设备也要加温

 易损件明细表

序号名称规格数量备注
1链条/1
2链轮/1
3叶片/6
4滚针轴承/12
5向心轴承/3
6向心轴承/3
