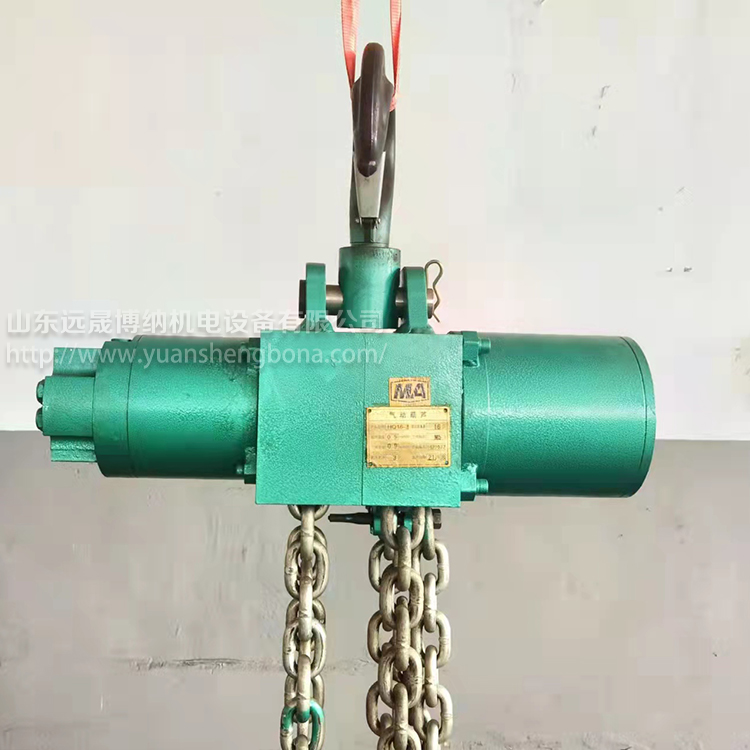

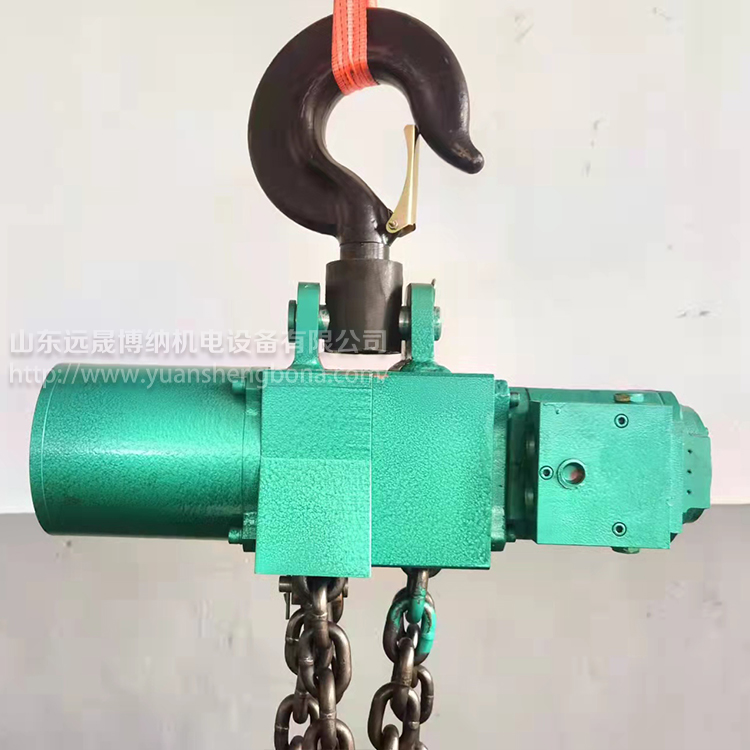

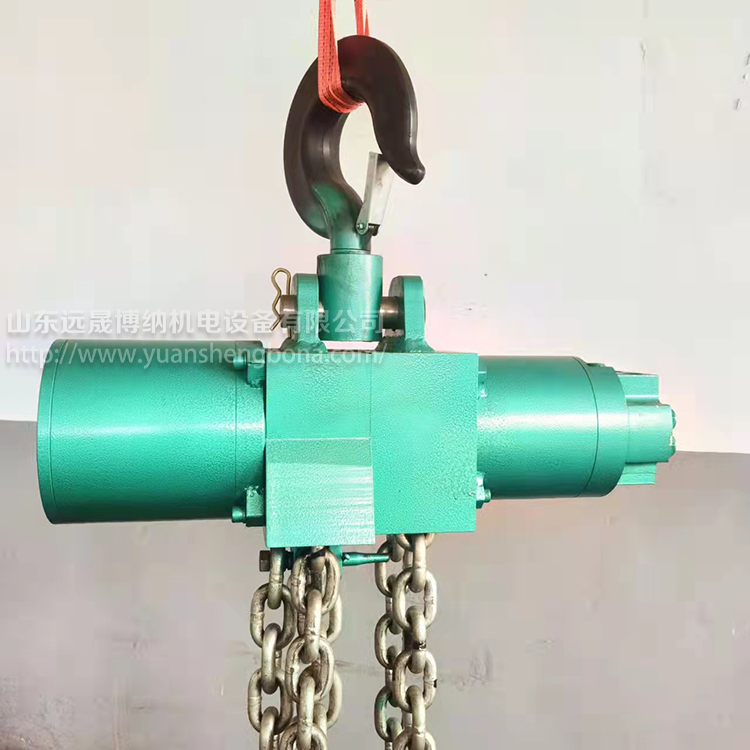

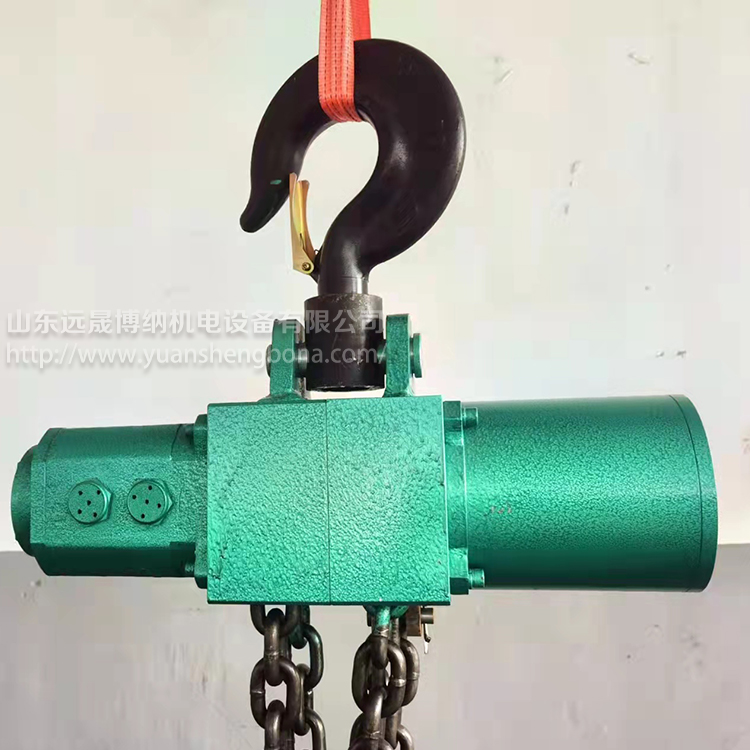

防爆HQ系列气动葫芦 3吨环链矿用气动葫芦 搬运省力 操作简单

防爆HQ系列气动葫芦 3吨环链矿用气动葫芦 搬运省力 操作简单

气动葫芦工作原理

环链气动葫芦总共由三部分组成：

1、起吊机构

2、行走机构

3、配气系统起吊机构包括气动马达、行星减速器、吊挂总成、制动器、起重链条、吊钩总成和主控阀。

起吊机构通过控制主控阀，来实现起吊重物的升、降，通过开闭制动器达 到起升、下降定位制动。环链气动葫芦确保起吊作业的安全，气动葫芦起吊机构整体可固定使用，也可置于行走机构下方移动使用.气动葫芦行走机构采用气动行走小车，由主动车轮、被动车轮、墙板组成，通过主控阀控制气动马达、行星减速器驱动主动车轮行走，实现起吊重物的水平移动。

配气系统是以压缩空气作为动力源，控制气路操纵葫芦的起升和行走。

气动葫芦主要组成部分:

手控阀：主要由：手柄、 阀体及按键组成。操纵按键可打开气门，以控制主控阀气道与马达气道的连通。或手拉绳式操作拉动摆杆的旋转，以 达到气门的开度，可实现无级变速。

 主控阀：主要由：左右阀杆、连杆和配气盘组成。通过左右气道的切换来完成气马达正反转的配气工作。

气马达：主要由：转子、定子、前后端盖和叶片组成。当主控阀的分气盘将压缩空气送入马达时，叶片随着转子产生高速旋转。

 吊挂：主要由：上钩、吊挂体、链轮、链条、下钩等部分组成。依靠链轮的正反转动来完成上升和下降运动。

减速器：主要由：外壳及一套行星减速机构组成。当气马达高速轴输入减速机构后，经减速增大了扭矩，由末级输出给升降链轮。

刹车机构：主要由：刹车锥、刹车环及缸体组成。通过主控阀分气到缸体，将刹车锥、刹车环分离，以解除制动。

连锁机构：主要由：转轴、摆架及复位簧组成。当上升、下降到位置时起到防撞和保护作用。

本页详情介绍防爆HQ系列气动葫芦，3吨环链矿用气动葫芦，HQ系列气动葫芦，防爆气动葫芦，环链气动葫芦，3吨矿用气动葫芦，如需了解其他产品可关注山东远晟博纳官方网站
