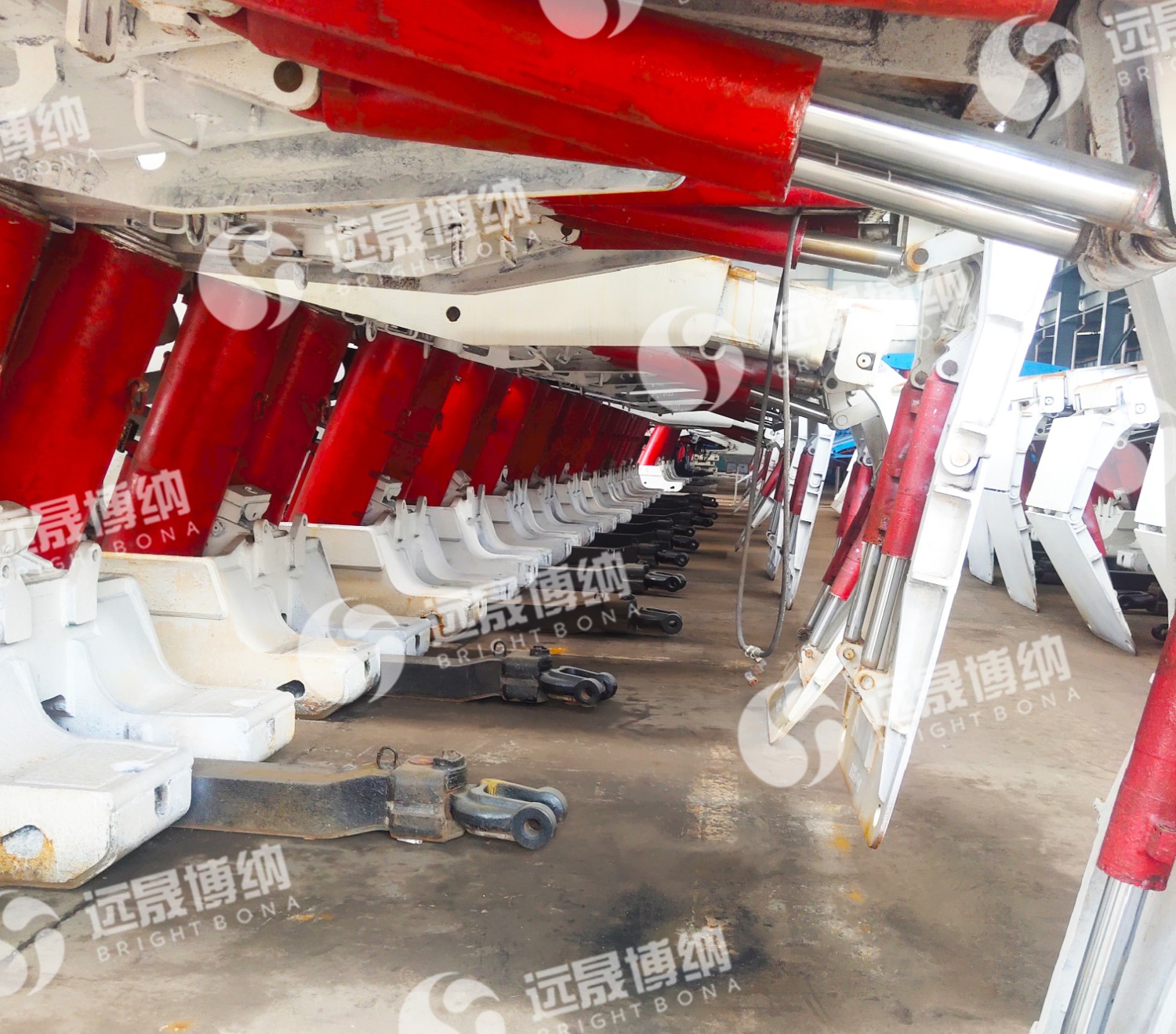

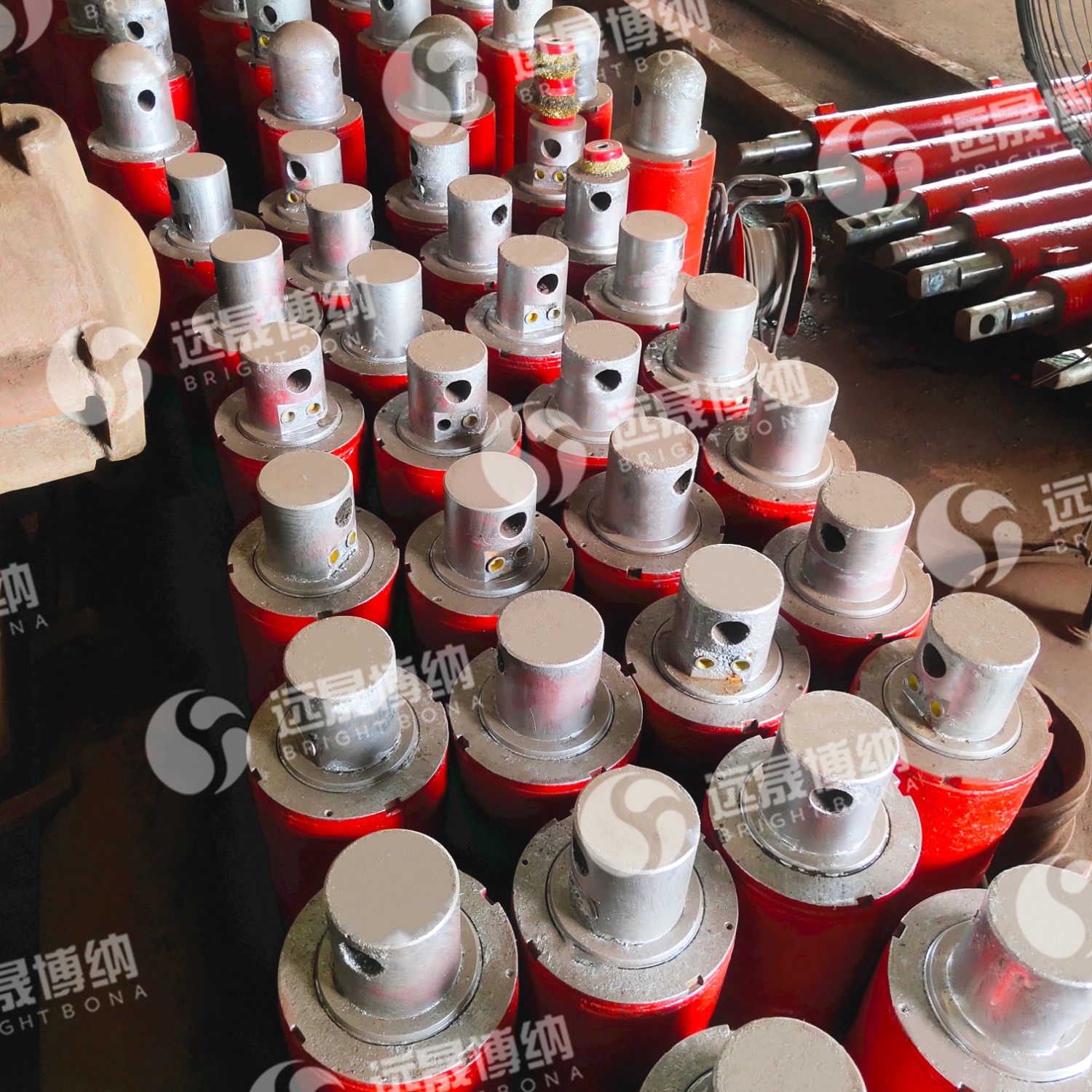

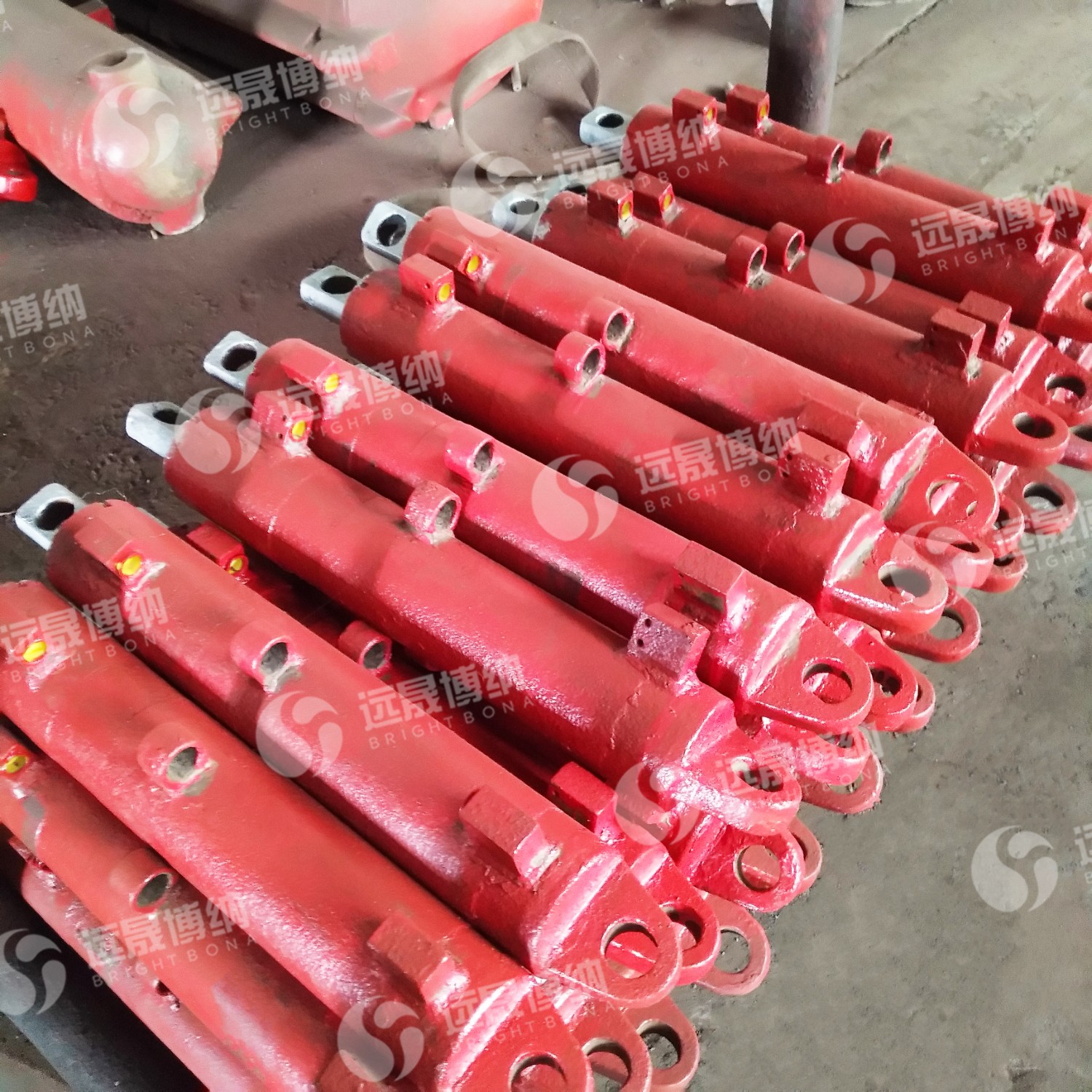

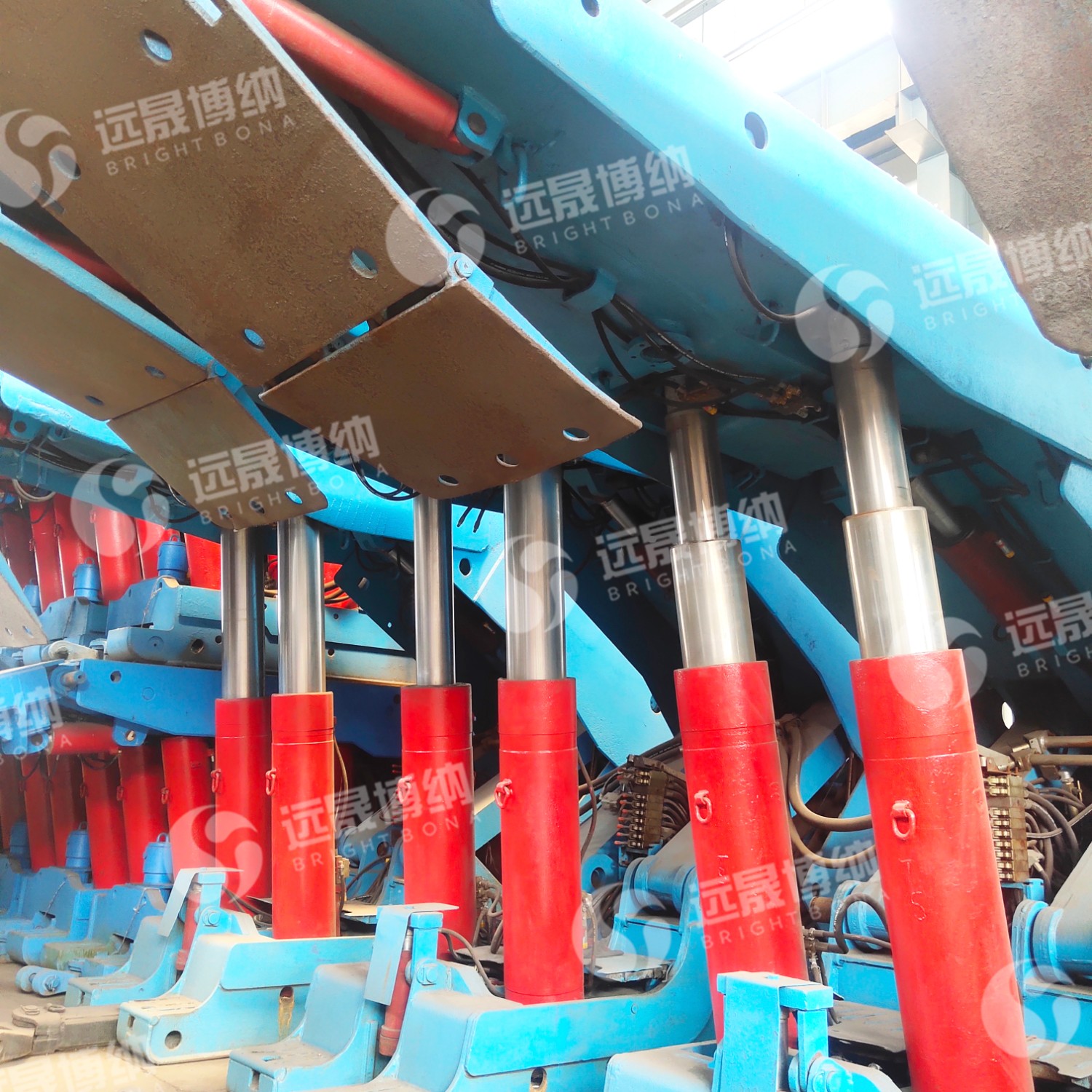

液压支架立柱千斤顶液压支架立柱千斤顶厂家源头生产

液压支架立柱千斤顶,液压支架立柱千斤顶厂家,液压支架立柱千斤顶源头

液压支架立柱价格_定制液压支架立柱_立柱千斤顶定做

缸体:水质呈碱性，具有较强腐蚀性，导致液压支架立柱及液压支架千斤顶的缸筒出现涨缸和严重锈蚀现象。针对此现象，缸体维修的特殊工艺及治理措施：缸筒内壁有锈蚀、拉伤、大面积点蚀、涨缸等缺陷超标的，低温镀铁处理，然后进行缸筒内孔加工，恢复到原设计要求。经试验对比，镀铁后的缸筒的抗腐蚀性得到较大的提高，使用寿命延长2-3倍。对缸体内壁尺寸进行测量，变形严重或无法保证在公差范围之内的缸体更换新件。缸筒材质为27SiMn，补焊损坏的柱脚和更换损坏的接头座及通液管。

中缸、活柱、活塞杆：液压支架立柱、液压支架千斤顶与密封圈相配合的表面有完好镀铬层，不准有任何机械擦伤、脱落、划痕，否则修镀。修镀(先低温镀铁修复，然后表面镀硬铬)表面，针孔直径不得大于0.2mm，每平方分米范围内不得超过15处。对镀层有锈蚀、划痕和碰伤超过标准的，应重新电镀。活塞杆轻微弯曲的进行校直处理，再重镀。弯曲较大无法校直的则更换新件。对所有电镀后的中缸、活柱、活塞杆用测厚仪测量镀层的厚度，厚度不低于0.07mm；用外径千分尺测量电镀件的外径尺寸，公差符合新件公差标准。对不符合要求的电镀件退回厂家重新处理。

活塞：活塞内外表面应无碰伤、拉伤，有轻微损伤的活塞，用油石、锉、砂布修整。局部损伤严重的更换新件。

导向套：导向套内、外配合表面及螺纹部位应无碰伤、拉伤，有轻微损伤的导向套，用油石、锉、砂布修整。局部损伤严重的更换新件。

立柱千斤顶检验标准：严格按照电镀件的检验要求进行检验。测量的缸体、导向套等配件的公差应在使用要求范围内，保证转入组装班组的配件合格率在98%以上。

立柱千斤顶，液压支架立柱千斤顶，卧式立柱千斤顶，矿用立柱千斤顶，液压支架立柱价格，立柱千斤顶定做等信息详情咨询。

液压支架立柱千斤顶
