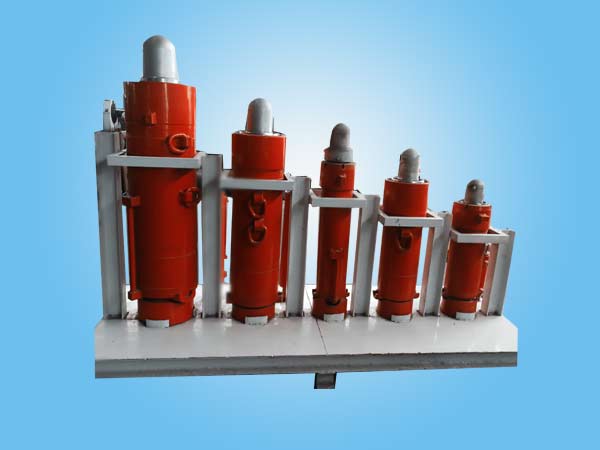

立柱千斤顶的使用及保养

立柱千斤顶的使用及保养

双伸缩立柱安装在支架上，承受外部压力。产生负荷时，各级缸筒须具有相同的承载力。相同的承载力是由相应的单向阀将两个压力室分隔开而获得的。

双伸缩立柱的结构：

立柱的主要部件有外缸、中缸和活柱。

1.外缸

外缸由一个与缸底焊接在一起的缸筒组成。在其上端装有一个导向套，用于同时对中缸进行起升限制和引导，以及对密封元件的支撑。

⒉中缸

中缸由一个与柱塞焊接或旋入在一起的缸筒组成。在柱塞底部设有可打开的单向阀即底阀，用来分割两个压力室。 通过内置动态活塞密封，将外径上的大活塞室和环形室分隔开。在其上端又有一个旋入或集成的导向套。用于同时对活柱进行起升限制和引导，以及对外密封元件的支撑。

⒊活柱

活柱底端有一个集成或旋入柱塞，其配有导向环和外置动态活塞密封，将活柱柱塞腔和环形腔分隔开。

工作原理：

1.立柱伸出

通过外缸上的固定接口，压力液被引导至中缸底端，使中缸首先伸出。如果中缸达到了外导轴衬的位置，这时，压力液冲开安装在中缸柱塞底端的底阀，进入活柱的活塞腔，使活柱接着伸出。活柱一直伸出到支架顶梁顶住顶板，并且形成初撑压力。

⒉立柱负载

顶板压力通过顶梁将机械能量转移到活柱的柱顶。进一步的能量传递则通过压力液的液动力进入活塞腔，然后再经过柱塞底到达支架基座。承受外部的能量，依据活塞相应的面积关系，在各个活塞腔内产生压力。立柱调定压力的溢流阀影响着对支架的工作阻力控制。如果调定压力超过限制，压力液可以排除，中缸就缩回。在中缸压到底的几毫米之前，底阀通过一个顶杆开启，然后活柱缩回。此时中缸重新轻微举升，底阀关闭。如此反复，始终保持恒定的额定载荷。外压继续作用，压力液继续排除，上述循环继续演变，直到活柱完全压死为止。活柱被完全压死之前，立柱始终保持恒定载荷。

⒊立柱缩回

通过现有的侧翼接口，压力液被导入柱塞的环形腔。只有当中缸完全缩回时，底 阀才通过一个顶杆开启，然后活柱缩回。
