防爆煤矿用风动葫芦 HQ环链3吨气动葫芦 耐酸碱 搬运省力

2022
10/26
被阅读:448次

风动葫芦是气动葫芦的另一种叫法,风动葫芦与气动葫芦本身是一种产品,使用方法等结构全部一样。
风动葫芦是一种快速链式风动葫芦,特别适用矿山、化工、造船、汽车制造等现代大生产线上。它以起吊架结合为中心,上接上吊钩结合,下接链条和下吊钩结合,地面控制阀置于下吊结合之上。

防爆煤矿用风动葫芦 HQ环链3吨气动葫芦 耐酸碱 搬运省力

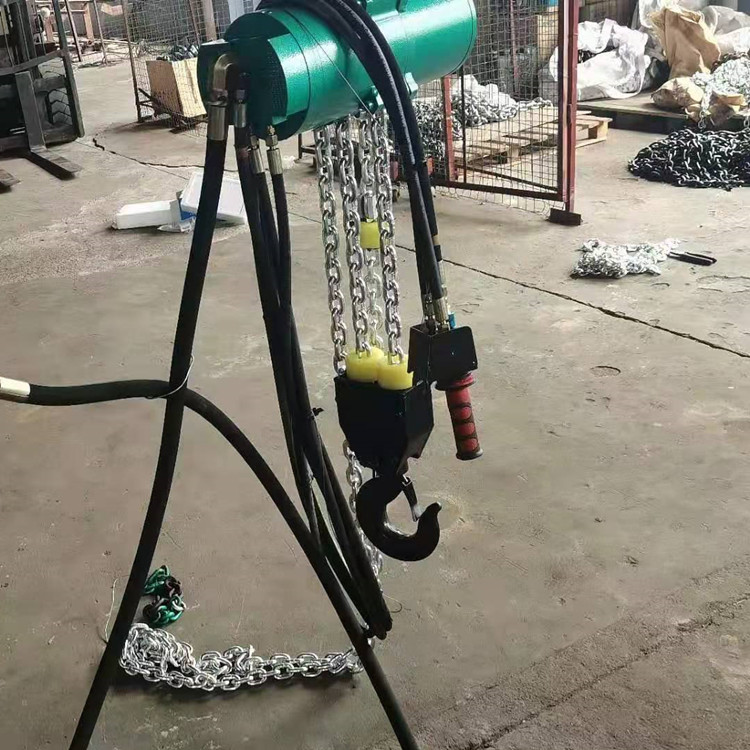

防爆煤矿用风动葫芦

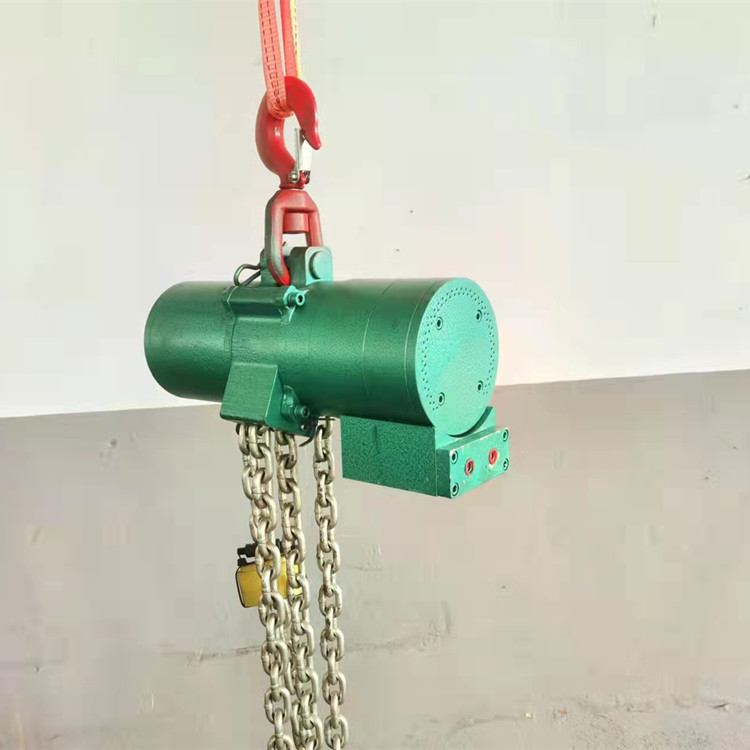

防爆煤矿用风动葫芦

风动葫芦起吊架结合左右两端装配马达和减速器;马达上面安装安全阀和消音器,下面安装分配阀。除上述结构,还采用风动强制制动;起吊链轮的调心结构;起吊链轮与减速器间的有限柔性联接;行星轮与星架间设置推力轴承等诸多优化设计。其工艺先进,性能优良,安全可靠。

气动葫芦主要由:
1.手控阀(手柄式和手拉绳式)

2. 主控阀

3. 气马达

4. 吊挂

5. 减速器

6. 刹车机构

7. 连锁机构等部分组成,见结构示意图。

8. 这七部分有序的巧妙构成,保证了产品安全有效的运行。

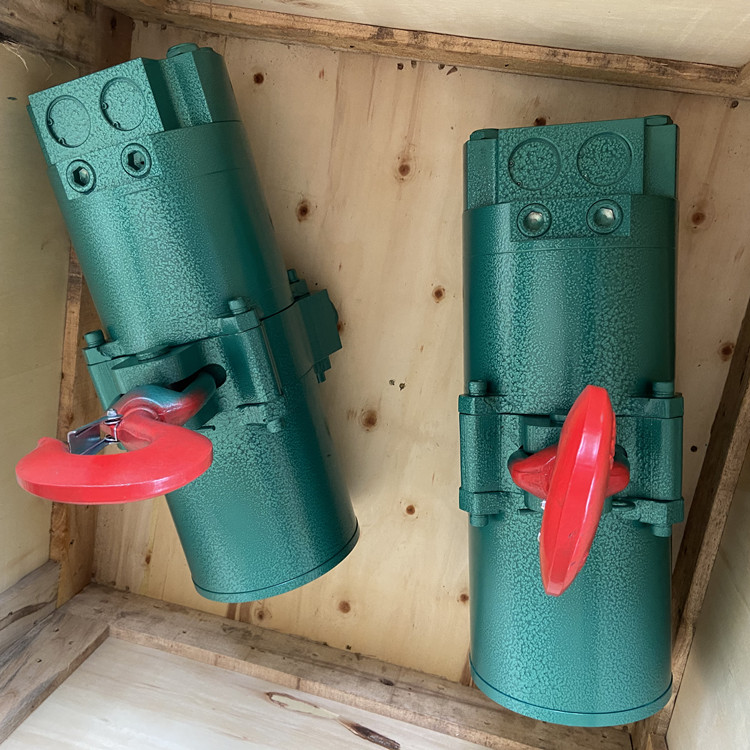

防爆煤矿用风动葫芦

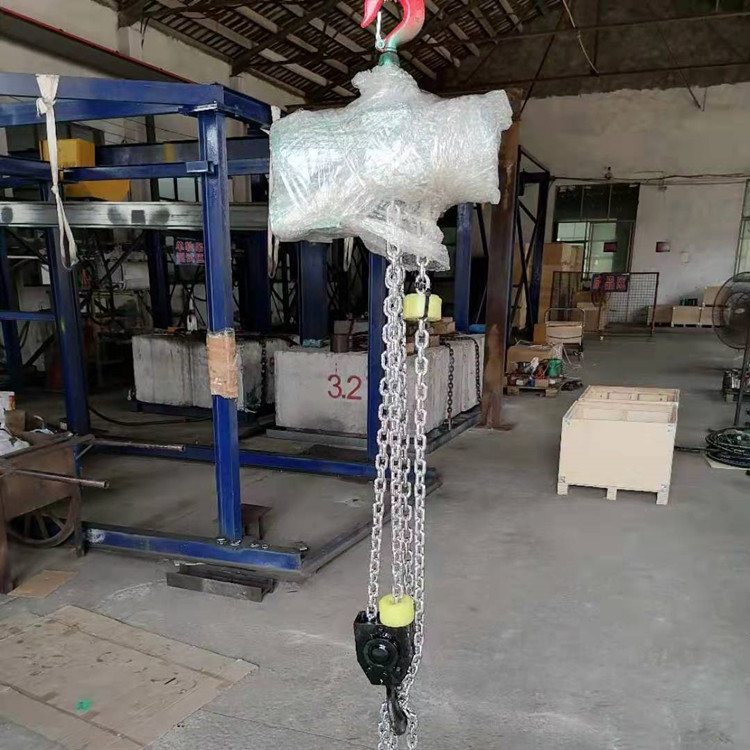

防爆煤矿用风动葫芦

1.手控阀:主要由:手柄、 阀体及按键组成。操纵按键可打开气门,以控制主控阀气道与马达气道的连通。或手拉绳式操作

拉动摆杆的旋转,以达到气门的开度,可实现无级变速。

2.主控阀:主要由:左右阀杆、连杆和配气盘组成。通过左右气道的切换来完成气马达正反转的配气工作。

3.气马达:主要由:转子、定子、前后端盖和叶片组成。当主控阀的分气盘将压缩空气送入马达时,叶片随着转子产生高速旋

转。

4.吊  挂:主要由:上钩、吊挂体、链轮、链条、下钩等部分组成。依靠链轮的正反转动来完成上升和下降运动。

5.减速器:主要由:外壳及一套行星减速机构组成。当气马达高速轴输入减速机构后,经减速增大了扭矩,由末级输出给升降

链轮。

6.刹车机构:主要由:刹车锥、刹车环及缸体组成。通过主控阀分气到缸体,将刹车锥、刹车环分离,以解除制动。

7.连锁机构:主要由:转轴、摆架及复位簧组成。当上升、下降到位置时起到防撞和保护作用。

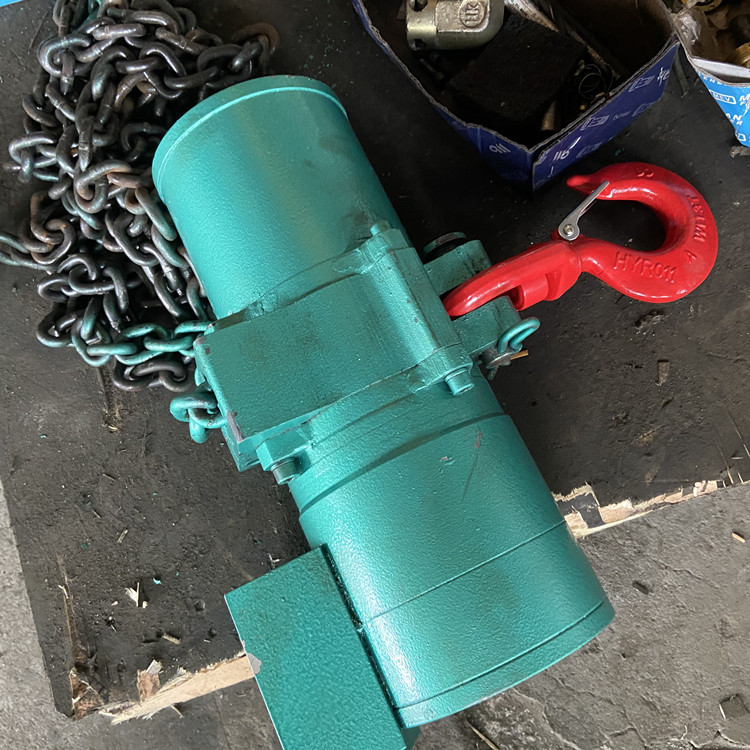

防爆煤矿用风动葫芦

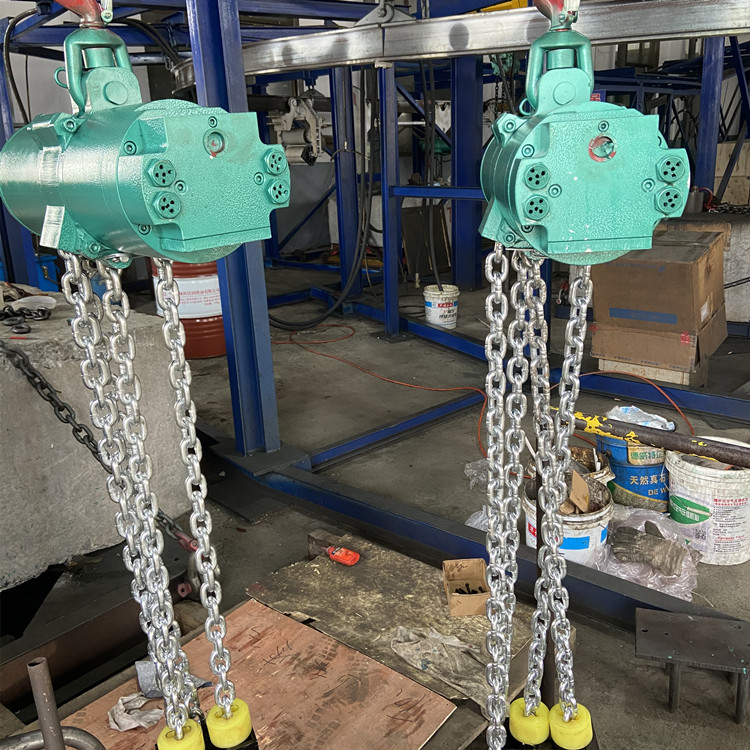

防爆煤矿用风动葫芦

本页面详情介绍防爆煤矿用风动葫芦,HQ环链3吨气动葫芦,3吨气动葫芦,环链气动葫芦,HQ气动葫芦,煤矿用风动葫芦,防爆气动葫芦,如需咨询其他产品,液压支架千斤顶,液压支架立柱,液压支架油缸,单体液压支柱,u型钢支架,激光熔覆等请关注远晟博纳官方网站

防爆煤矿用风动葫芦 HQ环链3吨气动葫芦 耐酸碱 搬运省力
