HQ系列环链气动葫芦 防爆5吨风动葫芦 煤矿用 搬运省力

2023
1/17
被阅读:8次

气动葫芦:以压缩空气为动力,气动马达驱动,因不使用电力驱动,不产生电火花,亦被称为气动防爆葫芦。产品设计坚实小巧,采用内部润滑,适用于潮、湿、高粉尘的井工煤矿作业环境,是目前世界上理想的防爆起重设备。
气动葫芦是理想的防爆起重设备,是电动葫芦的升级换代产品,承载范围根据型号不同从250公斤到20吨。气动葫芦只需提供一定压力的压缩空气便能驱动,做到了低能耗、 率。还具有断气保护功能,在突然断气情况下,保证工件不下降、掉落。

HQ系列环链气动葫芦 防爆5吨风动葫芦 煤矿用 搬运省力

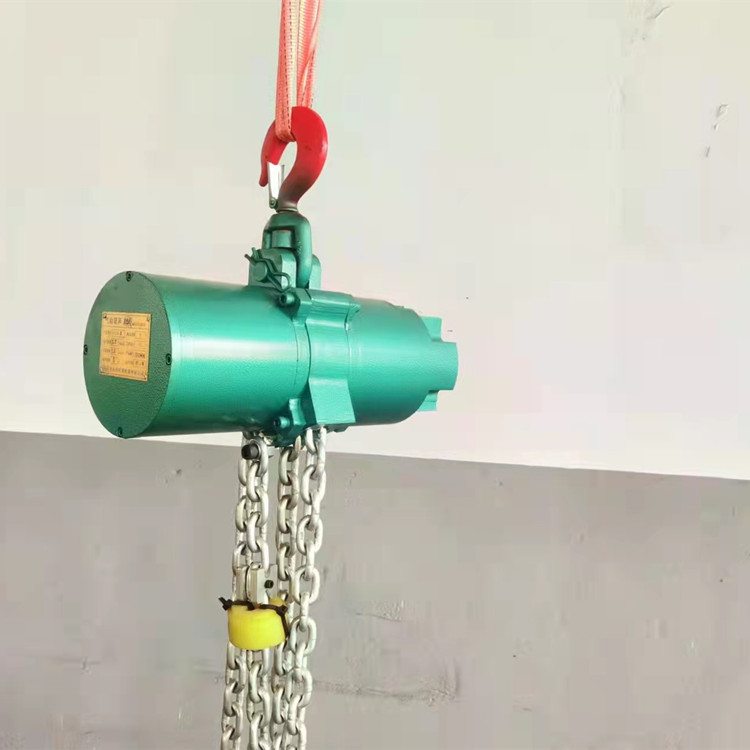

HQ系列环链气动葫芦

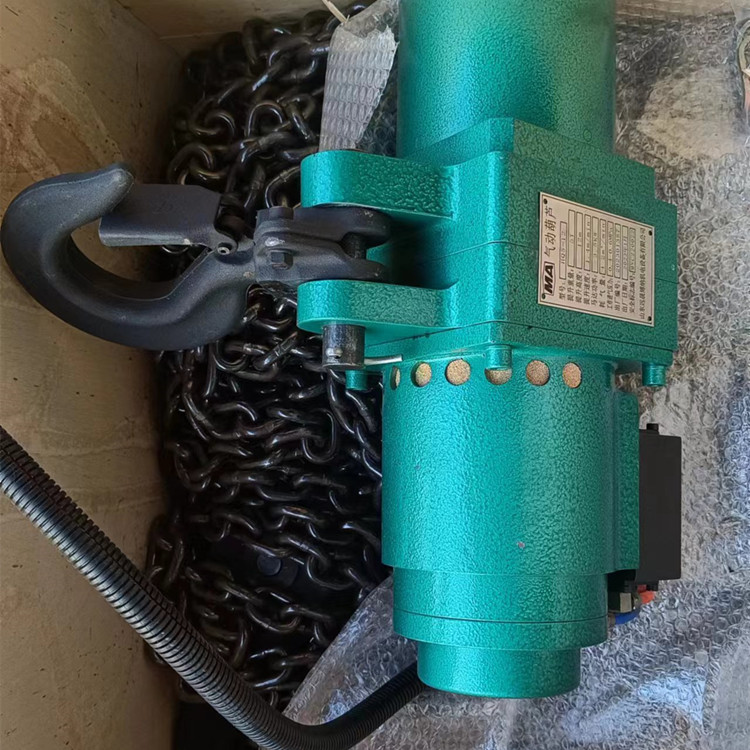

HQ系列环链气动葫芦

气动葫芦主要组成部分:

手控阀:主要由:手柄、 阀体及按键组成。操纵按键可打开气门,以控制主控阀气道与马达气道的连通。或手拉绳式操作拉动摆杆的旋转,以 达到气门的开度,可实现无级变速。

 主控阀:主要由:左右阀杆、连杆和配气盘组成。通过左右气道的切换来完成气马达正反转的配气工作。

气马达:主要由:转子、定子、前后端盖和叶片组成。当主控阀的分气盘将压缩空气送入马达时,叶片随着转子产生高速旋转。

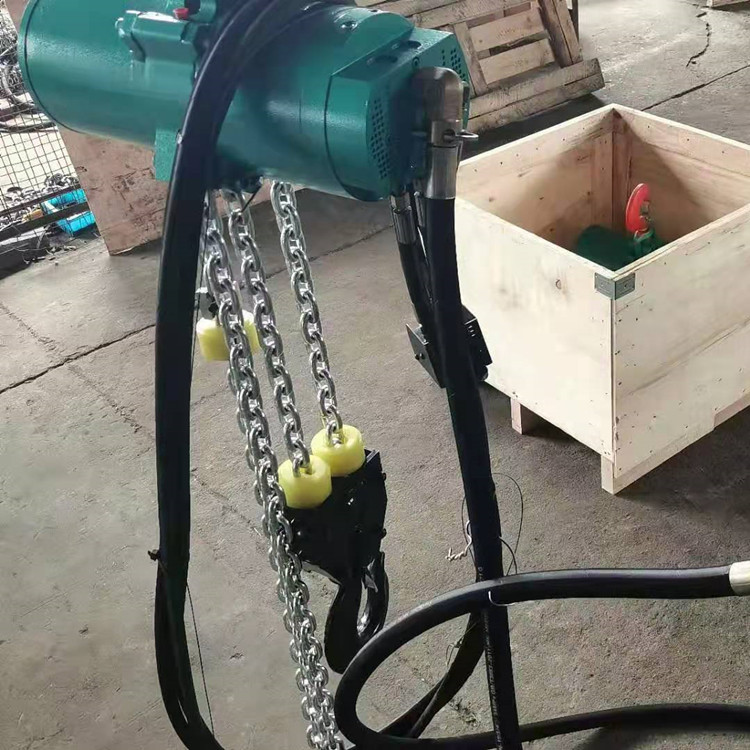

HQ系列环链气动葫芦

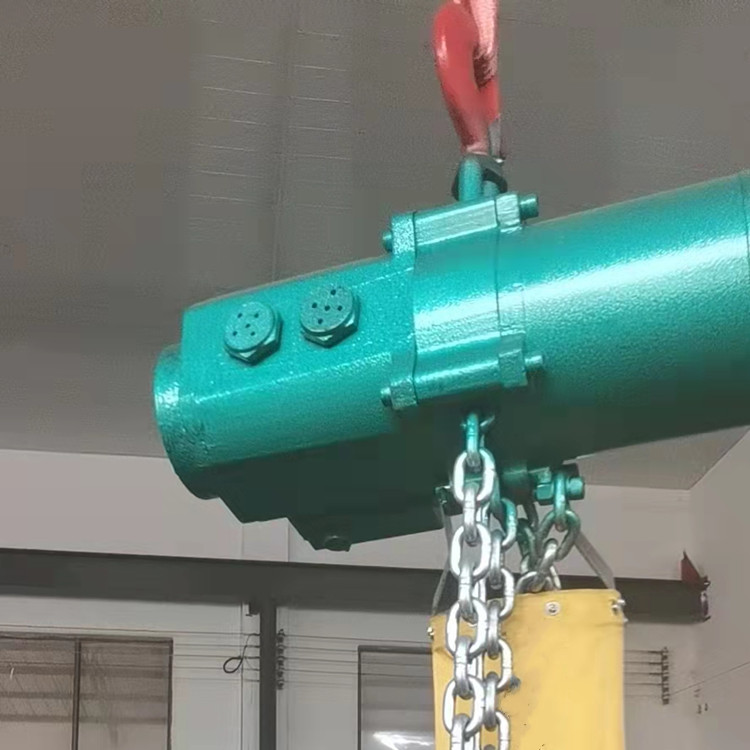

HQ系列环链气动葫芦

 吊挂:主要由:上钩、吊挂体、链轮、链条、下钩等部分组成。依靠链轮的正反转动来完成上升和下降运动。

减速器:主要由:外壳及一套行星减速机构组成。当气马达高速轴输入减速机构后,经减速增大了扭矩,由末级输出给升降链轮。

刹车机构:主要由:刹车锥、刹车环及缸体组成。通过主控阀分气到缸体,将刹车锥、刹车环分离,以解除制动。

连锁机构:主要由:转轴、摆架及复位簧组成。当上升、下降到位置时起到防撞和保护作用。

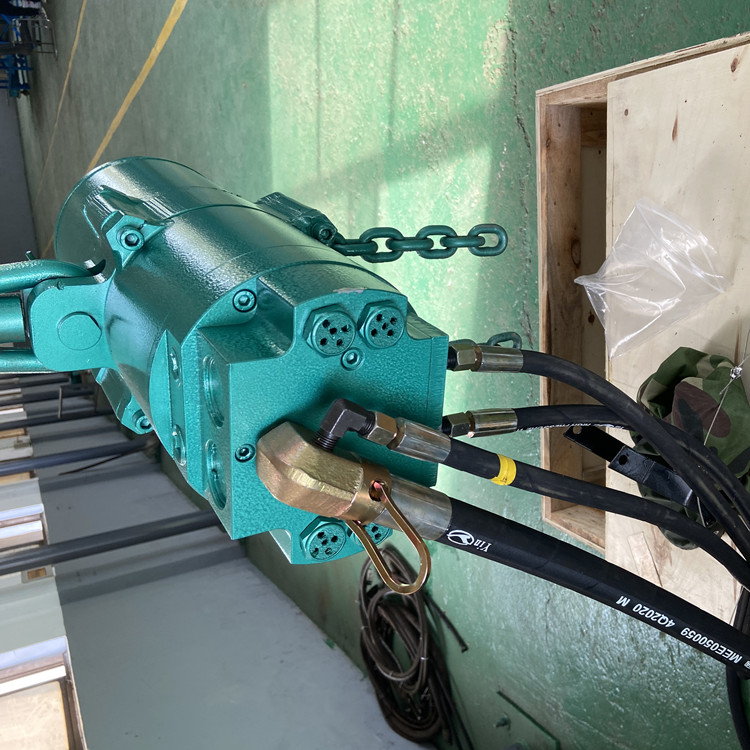

HQ系列环链气动葫芦

HQ系列环链气动葫芦

本页面详情介绍HQ系列环链气动葫芦,防爆5吨风动葫芦,煤矿用气动葫芦,环链风动葫芦,HQ5气动葫芦,防爆气动葫芦,如需咨询其他产品,液压支架千斤顶,液压支架立柱,液压支架油缸,单体液压支柱,u型钢支架,激光熔覆等请关注远晟博纳官方网站

HQ系列环链气动葫芦 防爆5吨风动葫芦 煤矿用 搬运省力
