环链气动葫芦 5t气动葫芦防爆气动葫芦厂家销售规格齐全

环链气动葫芦

HQ气动葫芦的构成与功用

（一）其构成

1、带有链轮和过载保护的减速箱；

2、中央部分；上钩、吊挂体、链轮、链条、下钩等部分组成；

3、带有制动功能的马达；

4、连接风源的控制部分以及操作阀；

5、链条；

6、吊钩组。

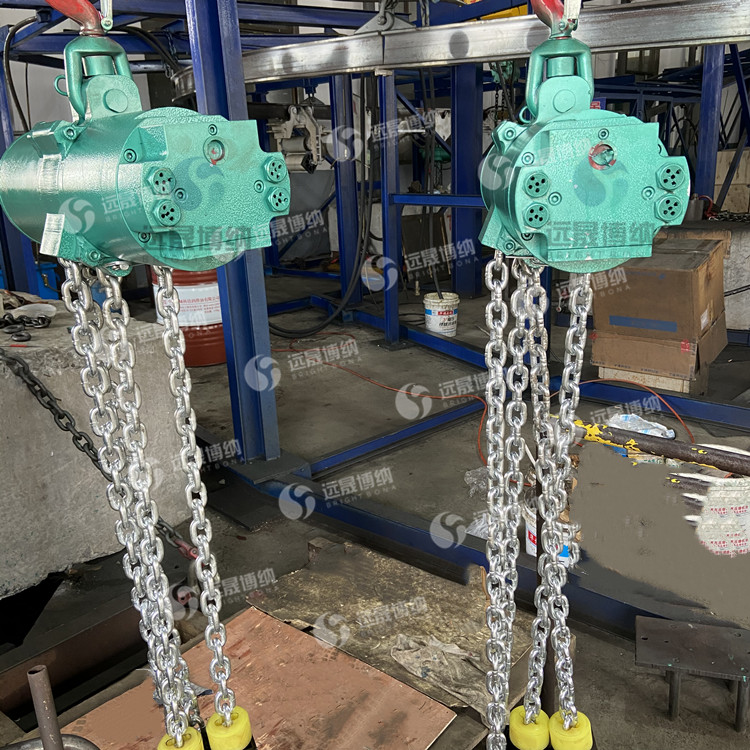

环链气动葫芦

（二）功能

1、带有链轮和过载保护的减速箱；包括三级行星减速齿轮及过截调节两部分。

（1）三级行星减速齿轮组：高速马达输入轴后通过三级行星减速齿轮减速后输入到链轮，带动链条工作。（2）过截调节：由调节螺丝、压盖、蝶行弹簧和压在初级行星减速齿轮组周内齿轮两侧的铜摩擦片组成。当负载产生的旋转力小于过载摩擦力时，周内齿轮不动从而使气动葫芦工作。当负载产生的旋转力大于过载摩擦力时周内齿轮打滑，气动葫芦不工作。过载摩擦力的调节是通过送（或紧）调整螺丝来调节碟行弹簧的弹力来实现的，从而起到过载保护作用。

2、带有自动功能的马达：主要包括缸筒、转子、叶片和两端缸盖部分。

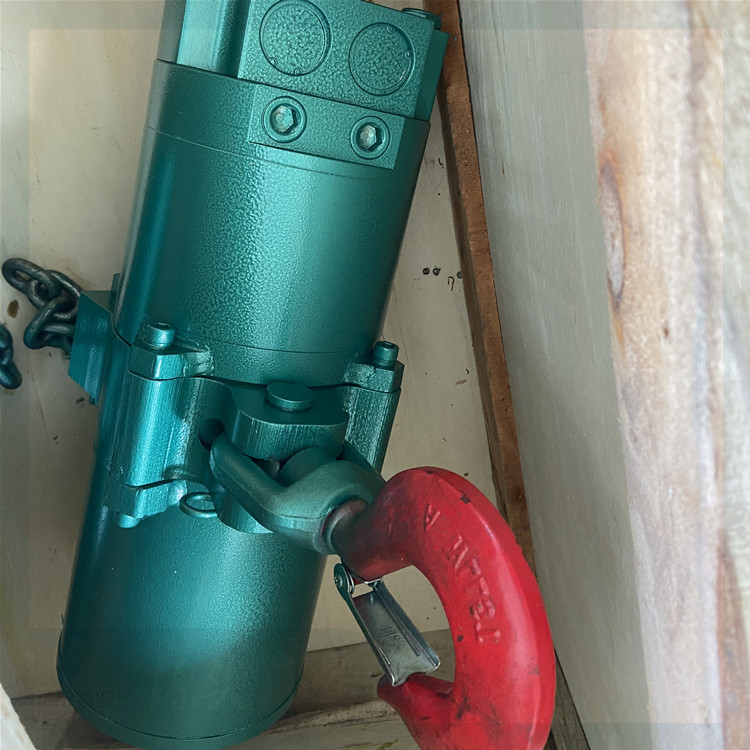

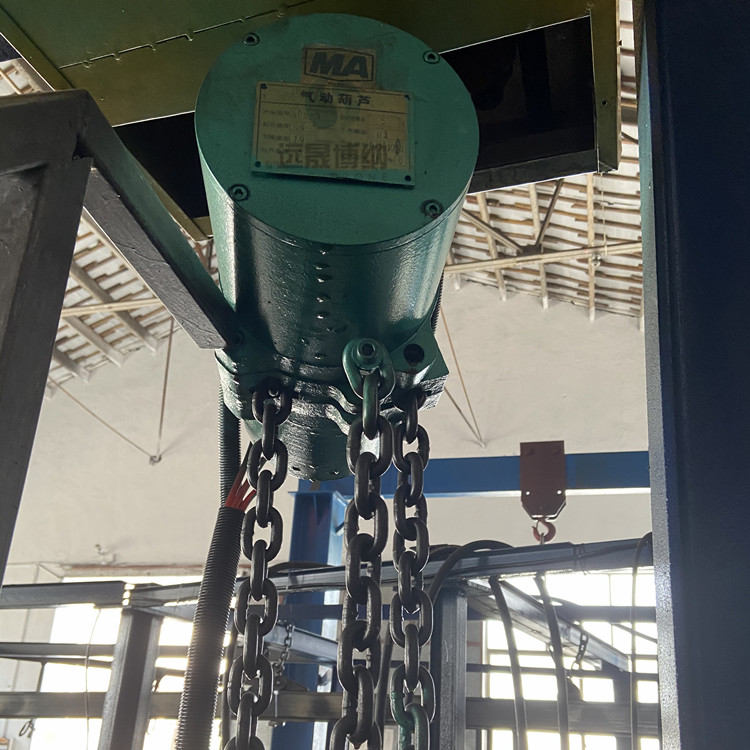

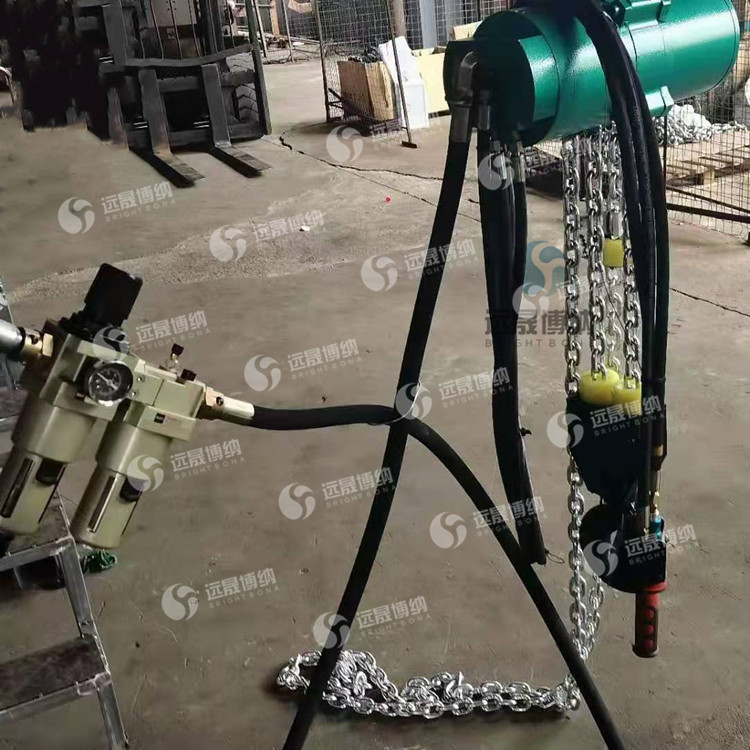

环链气动葫芦
