液压支架的原理和技术

2019
11/29
被阅读:125次

液压支架的原理和技术支架由安设在巷道或硐室 的乳化液泵站供液。当压力乳化液通过控制系统进入立柱后,支架就升起初撑顶板,随着顶板下沉,支架对顶板的支撑阻力增高,由安全阀来限定立柱内闭锁液 体的压力,实现

液压支架的原理和技术

液压支架的原理和技术

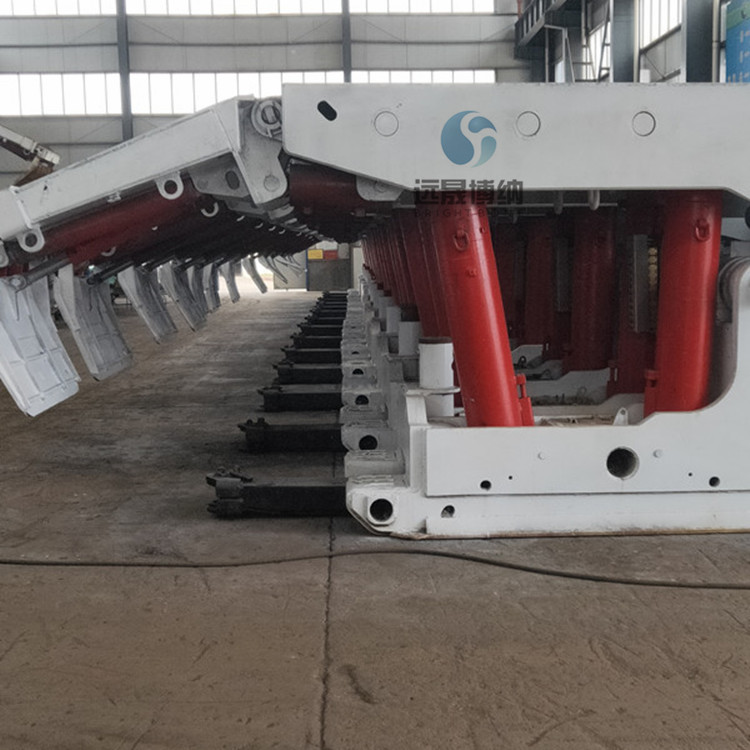

支架由安设在巷道或硐室 的乳化液泵站供液。当压力乳化液通过控制系统进入立柱后,支架就升起初撑顶板,随着顶板下沉,支架对顶板的支撑阻力增高,由安全阀来限定立柱内闭锁液 体的压力,实现恒阻支撑。移架时先降缩立柱,使支架 卸载和脱离顶板,然后动作推移千斤顶,以输送机(或相邻支架等)为支点实现移架,再以支撑的支架为支点 推移输送机。支架还可通过各种千斤顶实现护帮、平 衡、调架等各种不同的辅助动作,从而配合采煤机和刮板输送机实现工作面落煤、支护和运输的综合机械化。 液压支架在工作面按一定间距排列布置,多数为依次 顺序移动,少数也采用分段或交替移动等方式。

支护方式 按照支架与配套设备之间相互动作的次序,支架对顶板的支护方式常见有即时和滞后两种。 即时支护就是在采煤机割煤后立即移架,迅速支护新裸露的顶板,广泛用于各种顶板条件。滞后支护就是在采煤后先推输送机然后再移架,它对顶板的支护有较长的滞后时间,只能用于稳定顶板。

支架工作阻力 支架正常工作时,对顶板的支撑力,一般指垂直支撑力。支撑效率指垂直支撑力与 所有立柱工作阻力之和的比值支撑式支架的支撑效率 为1,掩护式和支撑掩护式支架一般小于1,其中支掩 掩护式支架的支撑效率低,约为0.6~0.75。支架额 定工作阻力用立柱工作阻力之和表示,中国多为 2000~6000kN,达10000kN。

支护强度 支架对单位控顶面积顶板所提供的工作阻力。除支撑式支架外该值都随支架高度而变化。它是根据顶板条件而确定的支架基本参数之一,中国多为0.4~0.8MPa。

支架高度 支架可以伸缩达到的高度,前者指立柱处于完全伸出时,后者指立柱完全收缩 时,顶梁处于水平状态下的支架高度。其比值称支架伸缩比。其差值称支架可缩量。支架高度的确定主要考虑 采高及其变化,以及顶板特性、开采方法、支架运输和 安全等因素。90年代初,液压支架的高度已达6m, 低达0.5m。支架伸缩范围越大,其适应煤层变化的能力越强,但也相应增加了支架复杂程度和重量。

底板载荷集度 又称底板比压。支架底座对单位面积底板上所造成的压力。比压过大会使支架陷入底板,影响工作特性并造成移架困难。比压峰值应尽可能 避免在底座前端出现。

支架中心距 相邻支架的中心间距。常与输送机中部槽长匹配,多为1.5m,早期也有1.2m。为了减少工作面液压元部件的数量,加快推进速度,从90年代起已有加大的趋势,如1.75m等。

液压支架的原理和技术
